D673X、F系列 氣動對夾式蝶閥 產品介紹概要描述：

一、產品用途

D673X/F系列氣動對夾式蝶閥廣泛適用于天然氣、油品、化工、冶金、造紙、電辦、礦業、印染、生物制藥，日用化工、食品飲料、水處理及空氣處理等行業的流體自動控制或調節控制，與自動化氣動儀表配套使用。





二、結構特點

①氣動執行器：采用新型系列GT型氣動執行器，有雙作用和單作用（彈簧復位），齒輪齒條傳動，安全可靠，大口徑閥門采用系列HAW型氣動執行器撥叉式傳動，結構合理，輸出扭矩大，有雙作用和單作用（彈簧復位），參考本公司氣動執行器樣本。

②三偏心結構密封：閥座密封材料分金屬密封和氟塑料密封，金屬密封蝶閥有彈性密封圈閥座與多層復合蝶板，三維偏心密封結構啟閉磨檫小，密封性能可靠，抗磨損耐高溫，具有自定心作用，泄漏量小，使用壽命長。產品結構合理重量輕，體積小，安裝尺寸小，操作簡便，啟閉迅速，是目前發展快適用廣泛的流體控制閥門。


三、產品性能規范

壓力等級		公稱壓力（Mpa）							磅級
		0.6	1.0	1.6	2.5	4.0	6.4	10.0	150	300	400	600
試驗壓力	殼體試驗	0.9	1.5	2.4	3.75	6.0	9.6	15.0	3.03	7.5	10.2	15.0
	密封試驗	0.66	1.1	1.76	2.75	4.4	7.04	11.0	2.2	5.5	7.48	11.0
	氣密封試驗	0.6（Mpa）
適用介質		閥體材質
		C				P			R
		水、蒸汽、油晶、液化氣等				硝酸類腐蝕性介質等			醋酸婁腐蝕性介質等




四、閥座密封材料溫度額定值

代號	材料	適用溫度（℃）
H	合金鋼304、316	－30～425
F	增強聚四氟乙烯	－40～180
X	丁睛橡膠	－12～82
	乙丙橡膠	－35～110
	食品級乙丙膠	－35～110
	氟橡膠	－12～135
J	全襯里丁睛橡膠	－12～82
F4	全襯里聚四氟乙烯	－40～160

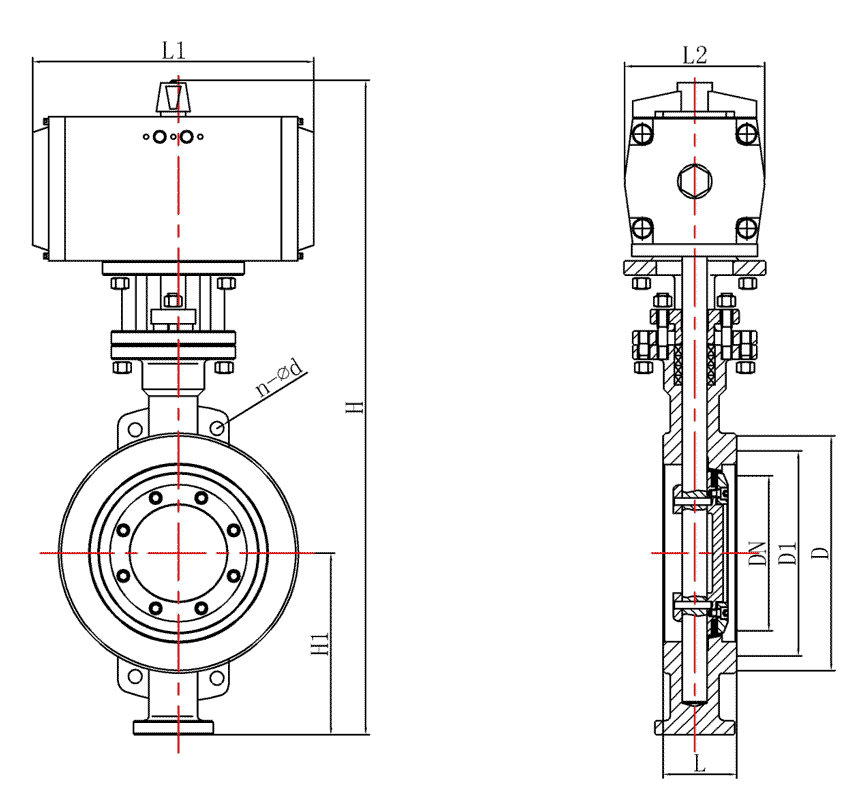

五、D673X/F系列氣動對夾式蝶閥主要外形及連接尺寸:

D673X/F-1.6/2.5MPa

公稱通徑DN		結構長度 （標準值）	外形尺寸（參考值）				連接尺寸（標準值）
			H1	DLH673X/F			PN1.6MPa		PN2.5MPa
毫米mm	英寸	L		H	L1	L2	D1	Z-d	D1	Z-d
50	2	43	112	625	245	72	125	4－18	125	4－18
65	2/12	46	115	625	245	72	145	4－18	145	4－18
80	3	64	120	645	245	72	160	8－18	160	8－18
100	4	64	138	675	355	92	180	8－18	190	8－18
125	5	70	164	715	355	92	210	8－18	220	8－22
150	6	76	175	800	355	92	240	8－22	250	8－26
200	8	89	215	850	250	170	295	12－22	310	8－26
250	10	114	243	925	250	170	355	12－26	370	12－26
300	12	114	285	1035	450	220	410	12－26	430	12－30
350	14	127	320	1070	450	220	470	16－26	490	16－30
400	16	140	350	1190	450	220	525	16－30	550	16－33
450	18	152	350	1250	650	280	585	20－30	600	16－36
500	20	152	380	1290	650	280	650	20－33	660	20－36
600	24	154	435	1455	850	380	770	20－36	770	20－39
700	28	165	480	1585	850	380	840	24－36	875	24－42
800	32	190	530	1700	1250	380	950	24－39	990	24－48
900	36	203	595	1965	1250	380	1050	28－39	1090	28－48
1000	40	216	650	2015	1250	380	1170	28－42	1210	28－56
1200	48	254	775	2250	1250	380	1390	32－48	1420	32－56

 *根據不同的閥門扭矩、使用介質選取配，不同的執行器型號，其相關尺寸隨之變化。
